Bạn có bao giờ thắc mắc vì sao đèn LED mới sử dụng một thời gian ngắn đã nhấp nháy, xuống màu hoặc hư hỏng driver? Nguyên nhân thường nằm ở mạch driver đèn LED – bộ phận chịu trách nhiệm điều khiển và ổn định dòng điện cho đèn hoạt động đúng cách. Trong bài viết này, tôi sẽ cùng bạn tìm hiểu cấu tạo, nguyên lý hoạt động và sơ đồ mạch driver đèn LED, giúp bạn chọn được bộ đèn bền hơn, sáng ổn định hơn và tiết kiệm điện hơn cho không gian của mình.
Cấu trúc chung của mạch driver đèn LED
Một mạch driver đèn LED đạt chuẩn thường bao gồm nhiều khối chức năng liên kết chặt chẽ để điều khiển và ổn định nguồn điện cung cấp cho đèn.

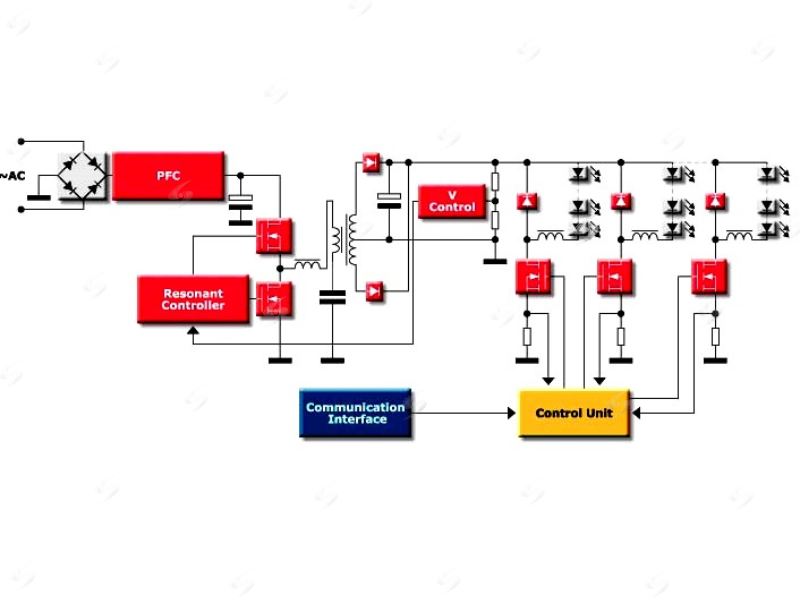

Hình 1: Sơ đồ mạch driver đèn LED
Các khối chức năng chính trong mạch driver đèn LED gồm:
- Bộ phận lọc EMI: giúp lọc nhiễu điện từ, không cho thiết bị gây nhiễu lên lưới điện.
- Khối chuyển đổi AC/DC: là khối nằm ở đầu vào của mạch driver đèn LED, nắn dòng điện lưới xoay chiều thành dòng điện một chiều ổn định.
- Khối PFC: hiệu chỉnh và nâng cao hệ số công suất của nguồn, giúp tiết kiệm điện.
- Khối điều khiển cộng hưởng và điều biến độ rộng xung (PWM): đây là bộ phận chính của mạch driver đèn LED, có chức năng biến dòng điện một chiều thành dòng điện xoay chiều tần số cao, dạng xung vuông, và điều khiển dòng điện tải theo yêu cầu sử dụng dựa trên nguyên lý điều biến độ rộng xung.
- Biến áp xung: truyền năng lượng đã điều biến đến tải (bộ đèn).
- Khối nắn dòng và lọc đầu ra: là khối nằm ở đầu ra của mạch driver đèn LED, chuyển dòng xoay chiều tần số cao thành dòng điện một chiều cung cấp cho tải.
- Khối phản hồi: thu nhận tín hiệu từ mạch tiêu thụ và truyền về để điều khiển nguồn cung cấp, giúp mạch hoạt động ổn định.
- Khối giao tiếp hệ thống: cho phép kết nối đèn chiếu sáng với hệ thống điều khiển, đồng bộ cùng các đèn khác trong hệ thống.
Trọng tâm giải pháp công nghệ của các mạch driver đèn LED hiện nay là tối ưu khả năng điều khiển và điều biến độ rộng xung (PWM). Mục tiêu của các nhà sản xuất bán dẫn là tạo ra mạch điện sử dụng nguồn điện hiệu quả hơn, giúp đèn hoạt động ổn định, tiết kiệm năng lượng và có tuổi thọ cao hơn.
Khối chức năng tùy chọn Dimming của mạch driver đèn LED
Trong một số ứng dụng chiếu sáng, không phải lúc nào cũng cần ánh sáng ở độ sáng cao nhất. Vì vậy, nhiều mạch driver đèn LED ngày nay được thiết kế thêm khối chức năng tùy chọn Dimming – cho phép giảm độ sáng của đèn để tiết kiệm điện năng mà vẫn đảm bảo ánh sáng phù hợp cho từng không gian.
Dimming hiểu đơn giản là làm giảm cường độ sáng của đèn LED thông qua việc điều chỉnh dòng điện cấp cho đèn. Hiện có hai phương pháp dimming phổ biến: Dimming DC (CCR) và Dimming AC (PWM).
Dimming DC (CCR)
Ở mạch driver đèn LED loại nguồn DC (điện áp thấp), việc điều chỉnh độ sáng có thể thực hiện khá dễ dàng theo nhiều cách khác nhau. Một trong những giải pháp dimming đơn giản nhất là sử dụng chiết áp gắn trực tiếp vào mạch điều khiển, giúp thay đổi điện áp hoặc dòng điện để làm giảm độ sáng của đèn. (xem Hình 2)

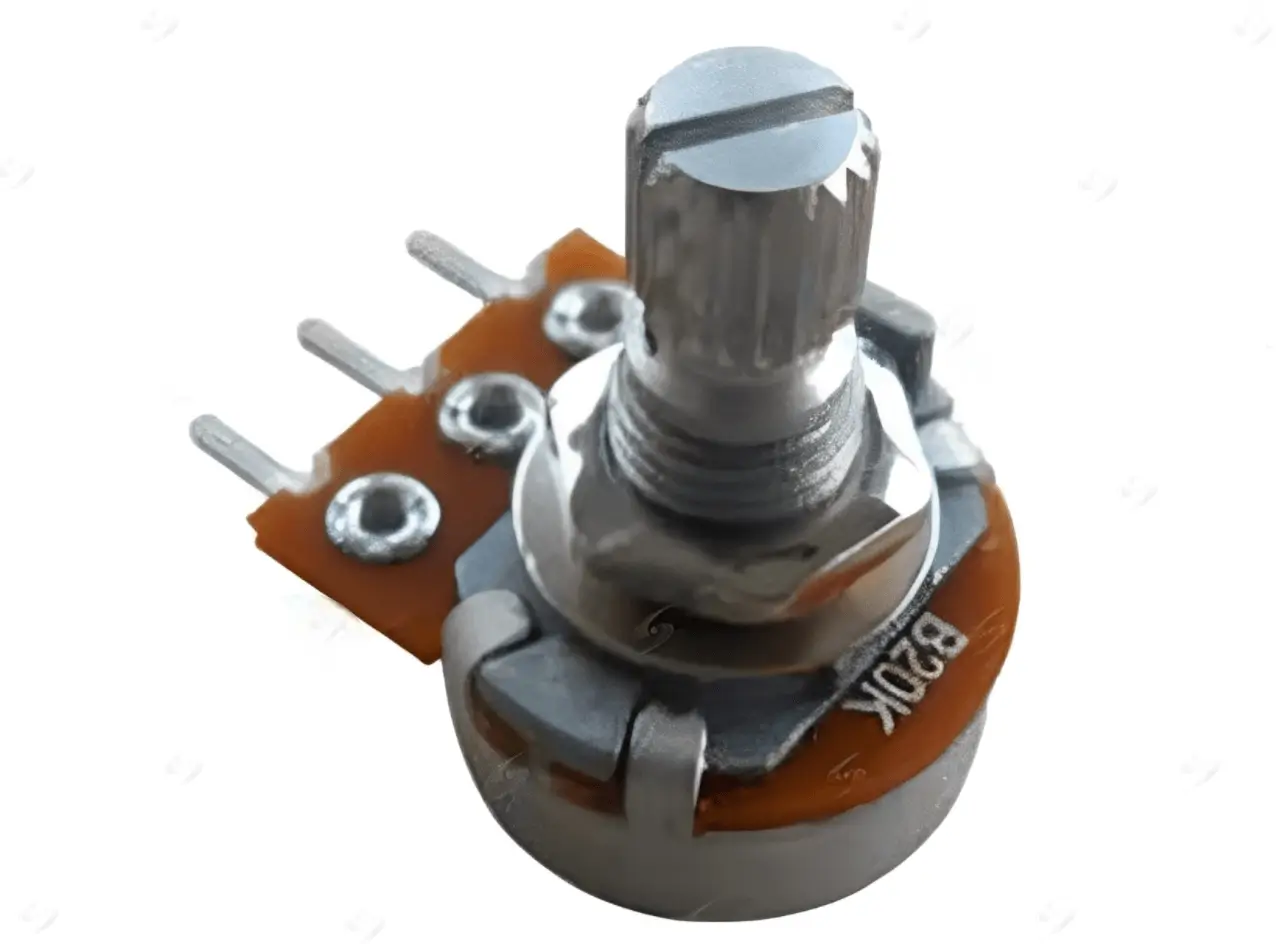

Hình 2: Chiết áp gắn vào mạch driver đèn LED để dimming
Dimming AC (PWM)
Với dimming AC (PWM), độ sáng của đèn LED thay đổi bằng cách điều chế độ rộng xung (PWM) của điện áp xoay chiều. Trong phương pháp này, dòng điện được chuyển mạch ở tần số cao, liên tục bật – tắt giữa mức 0 và mức định mức. Khi thời gian bật dài hơn, đèn sáng mạnh hơn; khi thời gian tắt kéo dài, ánh sáng mờ đi. Chính tỷ lệ thời gian bật/tắt này quyết định độ sáng thực tế của đèn LED.
Ứng dụng mở rộng và lựa chọn mạch driver đèn LED
Các tùy chọn mở rộng cho mạch driver đèn LED
Ngoài tính năng dimming, một số mạch driver đèn LED còn có thể kết nối với các khối điều khiển thông minh như Zigbee, DMX, hoặc các hệ thống chiếu sáng tự động khác. Việc có sử dụng thêm các tùy chọn này hay không sẽ phụ thuộc vào mục đích và ứng dụng chiếu sáng cụ thể của từng dự án.
Điều gì xảy ra khi driver bị rút gọn khối chức năng?
Về cơ bản, đèn LED vẫn có thể sáng khi bộ driver chỉ gồm khối chuyển đổi AC/DC và khối nắn dòng – lọc đầu ra.
Tuy nhiên, khi đó sẽ dễ xuất hiện các vấn đề sau:
- Đèn nhấp nháy khi bật sáng.
- Độ sáng giảm ở một số thời điểm.
- Ánh sáng xuống màu nhanh, dẫn đến hư hỏng sớm.
Nguyên nhân là vì khi mạch driver đèn LED bị thiếu các khối chức năng điều khiển, dòng điện cấp cho LED không còn ổn định, khiến linh kiện hoạt động quá tải.
Chọn mạch driver đèn LED chất lượng – nền tảng cho hệ thống bền vững
Trên thị trường hiện nay có rất nhiều đơn vị cung cấp đèn LED với mạch driver đèn LED đa dạng về mẫu mã và chất lượng. Để chọn được bộ đèn bền và ổn định, bạn nên kiểm tra kỹ thông số của mạch driver trước khi quyết định mua.
Driver chính là “bộ não điều khiển” của đèn, quyết định tuổi thọ, độ ổn định và hiệu suất chiếu sáng của cả hệ thống. Một driver tốt giúp đèn hoạt động ổn định, ít lỗi, giảm chi phí bảo trì và mang lại sự an tâm dài lâu cho người dùng.
Nếu bạn còn băn khoăn về mạch driver đèn LED hay bất kỳ thắc mắc nào liên quan đến chiếu sáng, đừng ngần ngại để lại bình luận hoặc gửi lời nhắn. Tôi luôn sẵn sàng giải đáp để bạn có thêm thông tin hữu ích.
